Dampfmaschine mit stehendem Zylinder und Wiegebalken
Zurück zum aufrufenden Dokument.

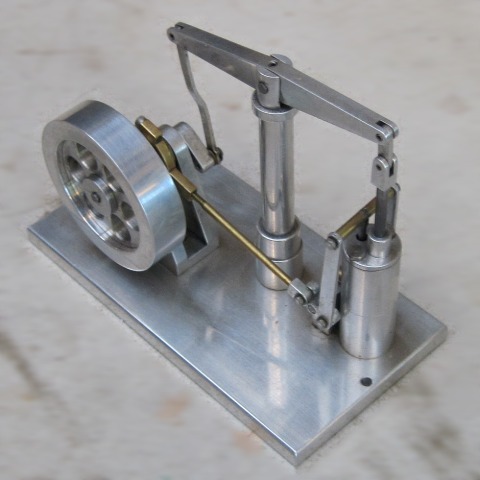

Die schnuckelige kleine Dampfmaschine stammt aus der Sammlung von Richard, dem Betreiber der „Green Hills RR”–Gartenbahn. Von der Größe passt sie durchaus zum Maßstab 1:22,5.
Der Exzenter auf der Kurbelwelle beim Schwungrad treibt über einen Winkelhebel den Dampfschieber am senkrecht stehenden Zylinder.
