Gleisplan: Bahnhof Dischingen der Härtsfeldbahn, Stand um 1907
Zurück zum aufrufenden Dokument.

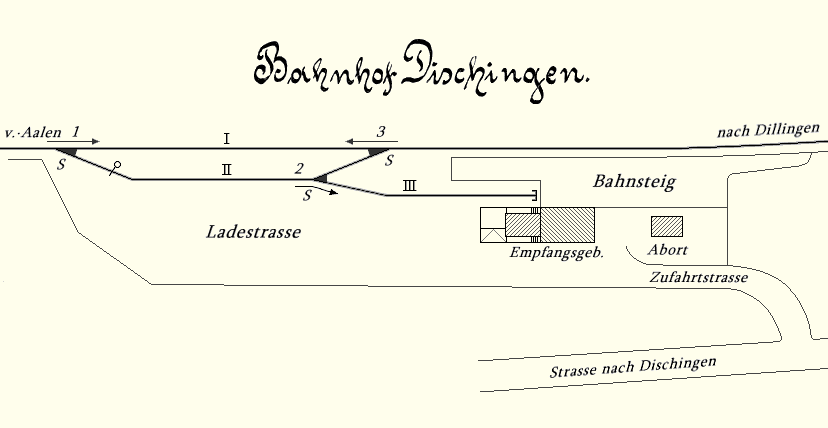

Je einfacher, desto besser: der schematische Plan der Anlagen im Bahnhof Dischingen in Württemberg (Härtsfeldbahn, Stand 1907). Die Pfeile markieren die Grundstellung der drei Weichen.
Ein echtes Kuriosum ist hier, dass die Gleissperre Richtung Aalen an Gleis 2 zum Stammgleis hin nach rechts auswirft. Der Grund dafür dürfte sein, dass links die oft bevölkerte Freiladefläche war.
